Mercury水星MW4530R双频无线路由器进行WDS桥接设置的方法，水星MW4530R双频无线路由器支持2.4GHz和5GHz频段的无线WDS功能；WDS桥接功能可以对原来的无线信号进行扩展，使得无线信号可以覆盖更广泛的区域；双频无线路由器的WDS桥接功能，还可以避免单频无线路由器的WDS桥接时的信号干扰问题，更加的稳定。
上图是两台水星MW4530R无线路由器进行WDS桥接连接时的拓扑结构图，核心配置思想就是在5GHz频段启用WDS进行连接；同时启用2.4GHz频段的无线网络，
两台水星MW4530R无线路由器的SSID、无线加密方式和密钥相同，并且设置不产生干扰的无线信道（2.4GHz频段信道编号相减至少是5，5GHz由于开启WDS功能，信道必须相同）。本文为了介绍的方便，把两台MW4530R无线路由器标记为A和B。
一、配置MW4530R路由器A的2.4GHz及5GHz频段基本信息及无线安全。
二、配置MW4530R路由器B在2.4GHz及5GHz频段基本信息及无线安全，并在5GHz频段开启WDS桥接前端A路由器。
三、修改MW4530R路由器B的LAN口IP。
四、关闭MW4530R路由器B上的DHCP服务器。
配置MW4530R路由器A的2.4GHz及5GHz频段基本信息及无线安全

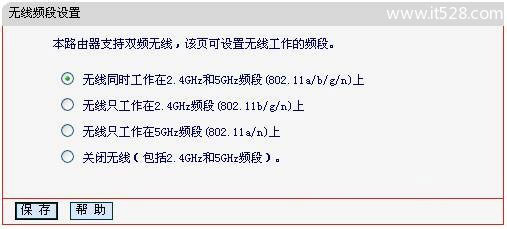

1、登录MW4530R路由器A的设置界面——>打开“无线频段设置”——>选择“无线同时工作在2.4GHz和5GHz频段上”——>点击“保存”。

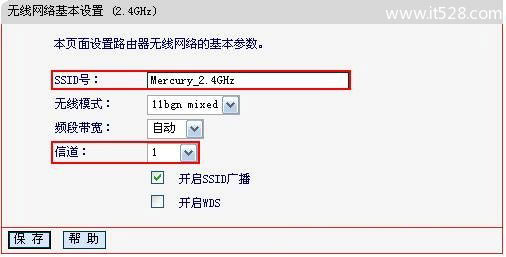

2、打开菜单“无线设置2.4GHz”——“基本设置”，设置MW4530R A的无线SSID，此例为“Mercury_2.4GHz”，信道设为“1”，点击“保存”，如下图所示。

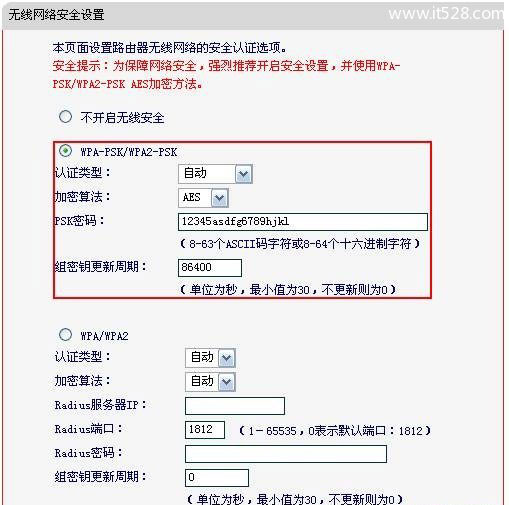

3、打开菜单“无线设置2.4GHz”——“无线安全设置”，设置无线安全，建议选择WPA-PSK/WPA2-PSK加密方式，加密算法选择“AES”并输入“PSK密码”，点击“保存”，如下图所示。

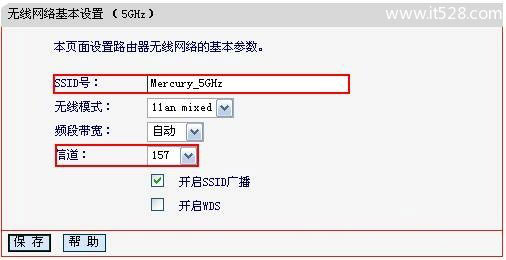

4、打开菜单“无线设置 5GHz”——“基本设置”，设置SSID，此例为“Mercury_5GHz”，并指定“无线信道”（此例选择157），点击“保存”，如下图所示。

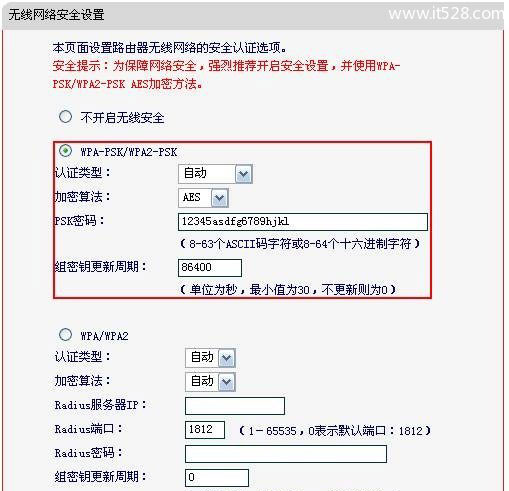

5、打开“无线设置 5GHz”——“无线安全设置”，设置无线安全，建议选择WPA-PSK/WPA2-PSK加密方式，加密算法选择“AES”并输入PSK密码，点击“保存”并重启路由器使配置生效，如下图所示。
配置MW4530R路由器B在2.4GHz及5GHz频段基本信息及无线安全，并在5GHz频段开启WDS桥接前端A路由器
1、打开MW4530R B的设置页面——>打开菜单“无线频段设置”——>选择“无线同时工作在2.4GHz和5GHz频段上”——>点击“保存”。

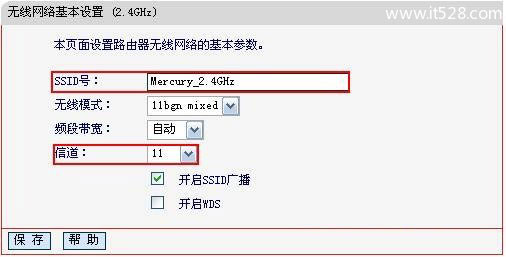

2、打开菜单“无线设置2.4GHz”——>“基本设置”，设置MW4530R B的无线SSID，设置与MW4530R A 2.4GHz频段相同的SSID“Mercury_2.4GHz”，为了避免与A路由器产生无线干扰，信道选择与MW4530R A不会干扰的信道（此例选择11），点击“保存”，如下图所示。
3、打开菜单“无线设置2.4GHz”——>“无线安全设置”，设置与MW4530R A相同的无线安全，安全类型选择“WPA-PSK/WPA2-PSK”，加密算法选择“AES”并输入与MW4530R A在2.4GHz频段相同的PSK密码，点击“保存”，如下图所示。此时2.4GHz频段的无线漫游已经设置完成。

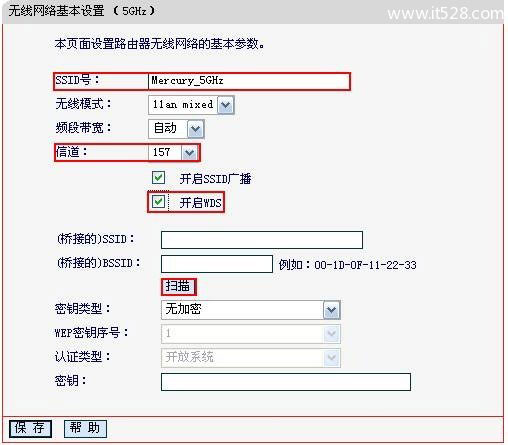

4、打开菜单“无线设置5GHz”——>“基本设置”，设置与MW4530R A 5GHz频段相同的SSID“Mercury_5GHz”及信道“157”，勾选“开启WDS”，如下图所示。

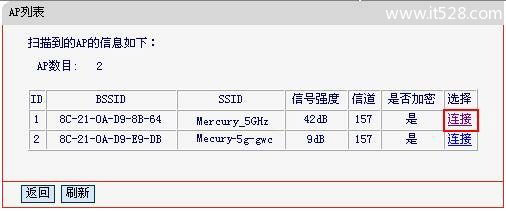

点击“扫描”，扫描环境中所有使用5GHz频段设备的SSID，如下图所示。

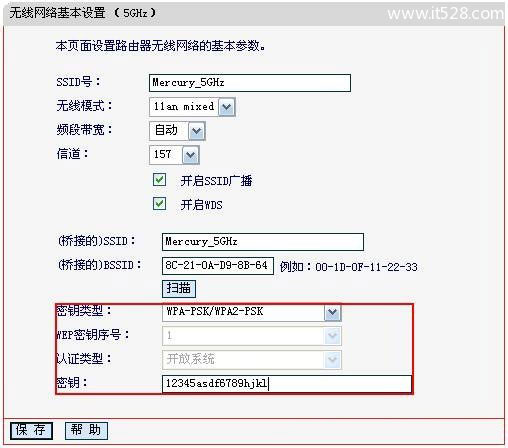

5、选择MW4530R A的SSID，点击“连接”，选择与MW4530R A 5GHz频段相同的密钥类型WPA-PSK/WPA2-PSK，并输MW4530R A 5GHz频段设置的密钥，完成之后点击“保存”，如下图所示。
6、打开“无线设置 5GHz”——“无线安全设置”，设置与MW4530R A 5GHz频段相同的无线安全，安全类型选择“WPA-PSK/WPA2-PSK”，加密算法选择“AES”并输入与MW4530R A在5GHz频段相同的PSK密码，点击“保存”并重启设备，如下图所示。
修改MW4530R路由器B的LAN口IP

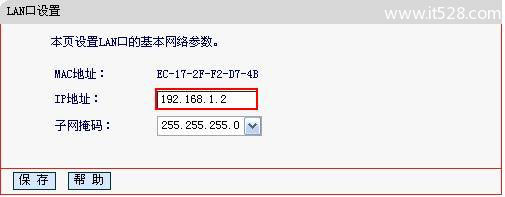

打开MW4530R B的设置页面——>打开菜单“网络参数”——>“LAN口设置”将IP地址改为“非192.168.1.1”（本例中修改为192.168.1.2），点击“保存”，如下图所示。
关闭MW4530R路由器B上的DHCP服务器

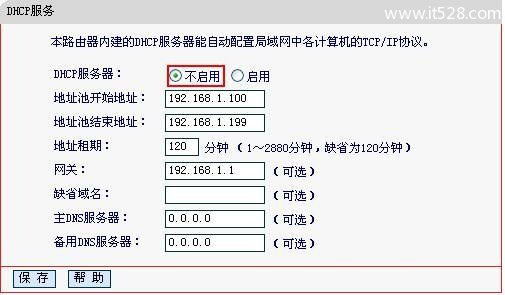

打开MW4530R路由器B的设置页面——>打开菜单“DHCP服务器”——>选择“不启用”——>点击“保存”并重启路由器，如下图所示。

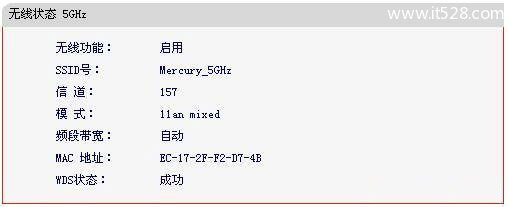

重启之后进入MW4530R路由器B管理界面——>打开菜单“运行状态”，查看“无线状态 5GHz”的“WDS状态”显示“成功”，如下图所示。
此时MW4530RA和B在5GHz频段的WDS就已经设置完成了，2.4GHz和5GHz的无线终端设备均可使用MW4530R的无线信号进行上网。
